스마트뷰 시스템
스마트뷰는 기간 시스템의 데이터뿐만 아니라 분산된 장치 및 설비에 대한 정보를 실시간으로 수집하고 통합 허브망에 연결하여 데이터를 공유하고 모니터링 하기 위한 새로운 개념의 시스템입니다.

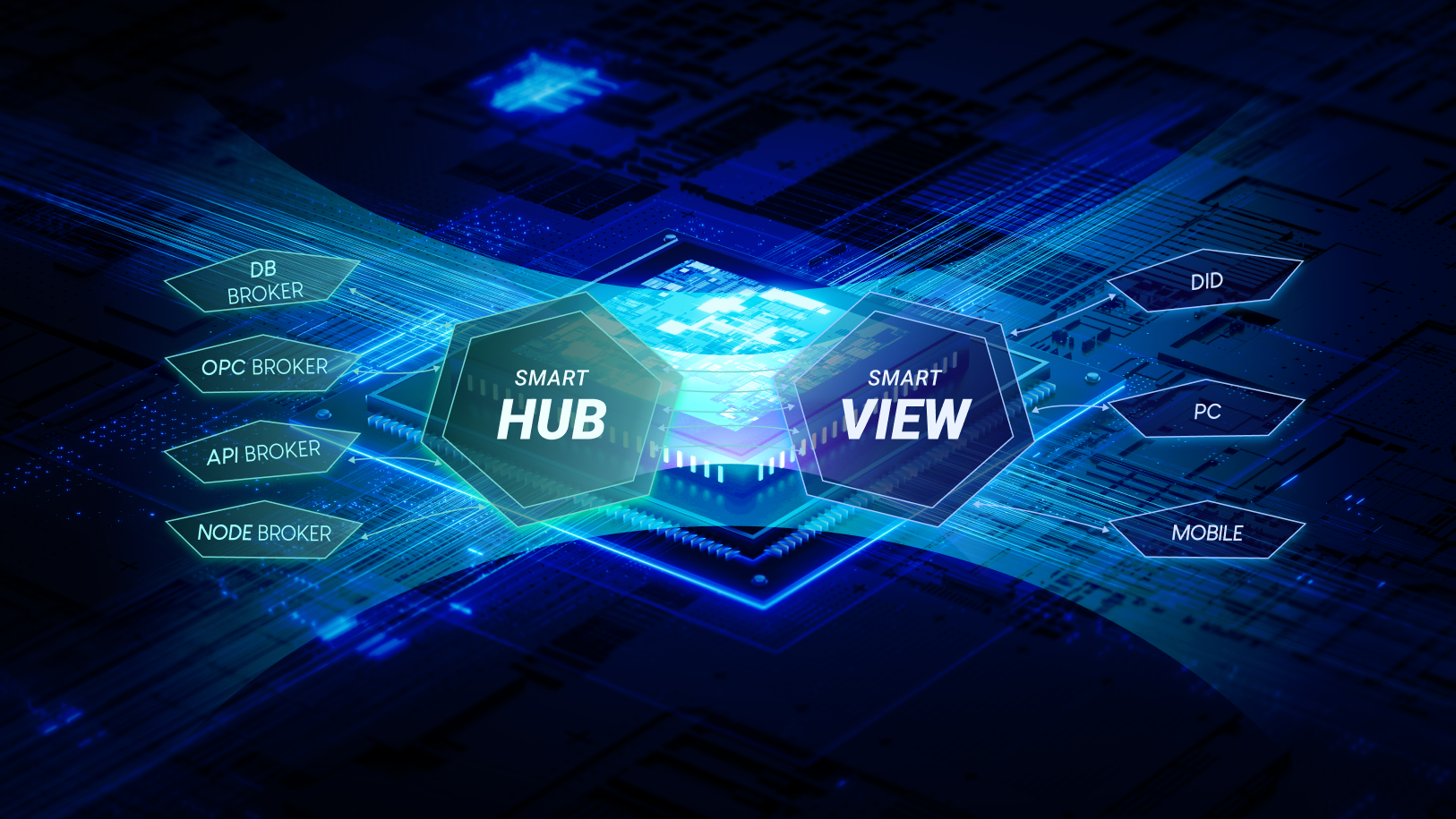

스마트뷰시스템
스마트뷰시스템-관제센터-시스템구성
스마트뷰
통합 프레임워크
스마트뷰는 관제 및 모니터링에 필요한 기술을 하나로 통합한 프레임워크이며, 다양한 장치로부터 데이터를 수집하고 공유하여 DID, PC, 스마트폰으로 언제 어디서든 실시간으로 모니터링할 수 있습니다.
시스템구조
시마트뷰 시스템 시스템 구조

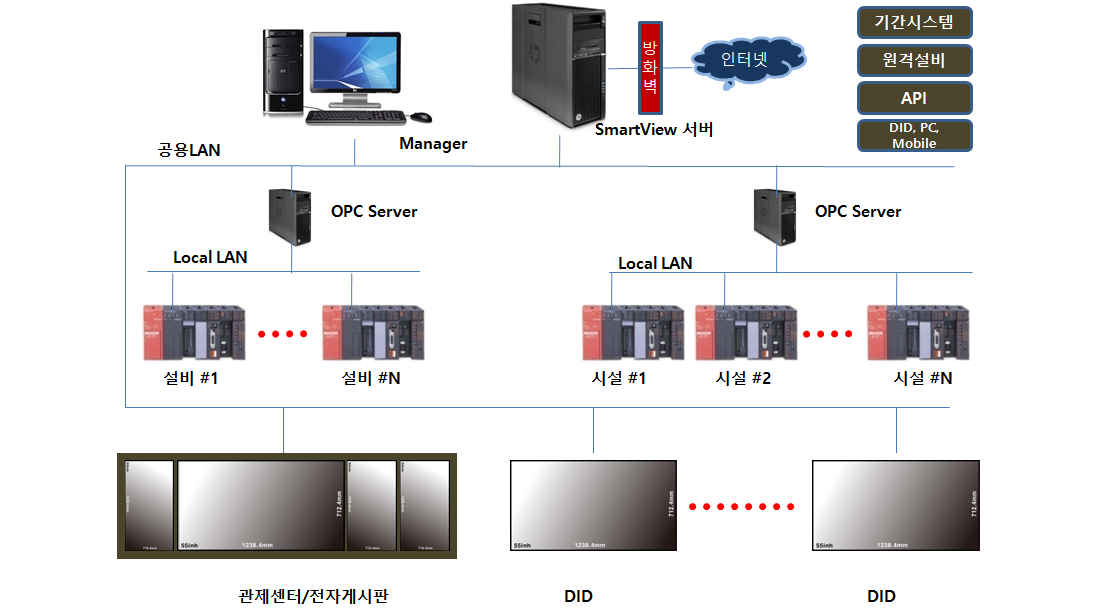

스마트뷰는 모듈 방식으로 구성되기 때문에 구축 환경에 따라서 시스템 구성이 달라집니다
단순한 전자게시판을 목적으로 한다면 스마트뷰만 설치해도 되고 기간 시스템 데이터가 필요하면 DB-Broker 모듈과 함께 구성해야 하며 제조업 환경에서 설비 모니터링을 하려면 OPC-Broker 및 OPC Server를 추가해야 하고 광대역으로 분산된 장치나 시설의 모니터링시 이더넷 또는 기간망을 통해 설비와 스마트허브를 연결해 주는 중계장치인 Smart-Node가 필요합니다.
스마트뷰는 데이터량 및 트래픽에 따라 모듈별로 분산하여 구성될 수 있습니다
하루 트래픽이 10GB를 넘거나, 전국에 분산된 설비를 모니터링하는 경우가 해당됩니다. 단일 사업장이라도 전송 주기가 짧고 데이터량이 많다면 분산 구축이 필요할 수 있습니다. 결국, 데이터과 트래픽을 고려하여 서버 구성 방식과 사양을 결정해야 최적의 성능을 발휘할 수 있습니다.
브로커들은 구축 환경에 따라 유기적으로 통합되거나 분산 설치될 수 있습니다.
DB-Broker 및 API-Broker는 하나의 서버에 구성할 수도 있고 데이터 트래픽에 따라 분산하여 구성될 수도 있습니다. OPC-Broker는 설비와 직접 통신을 하기 때문에 네트워크 구축환경에 따라서 인트라넷 환경 또는 Local Network 환경에 구성할 수 있습니다. 또한 설비 정보량에 따라서 다수의 OPC 서버와 Broker로 분산 설치할 수도 있습니다.
아키텍처

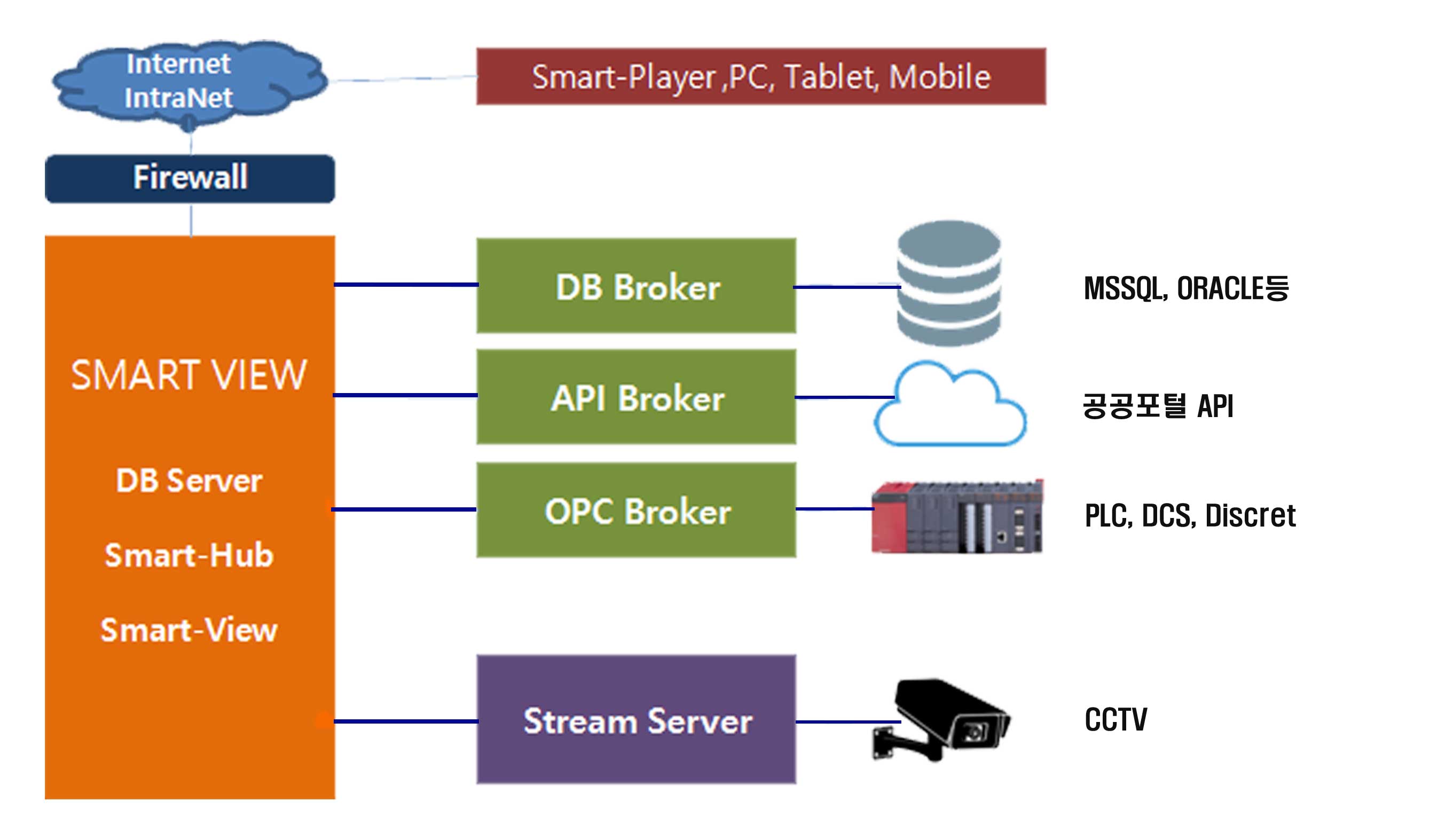

스마트뷰시스템 아키텍쳐
아키텍처

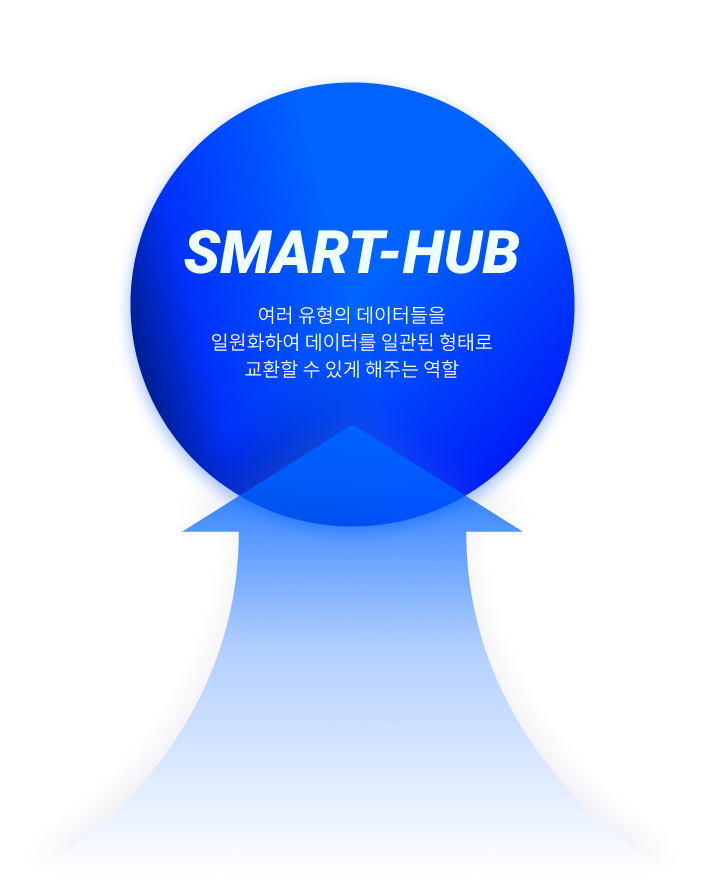

  • Smart-Hub
    • Smart-Hub Server
    • DB Broker
    • OPC Broker
    • API Broker

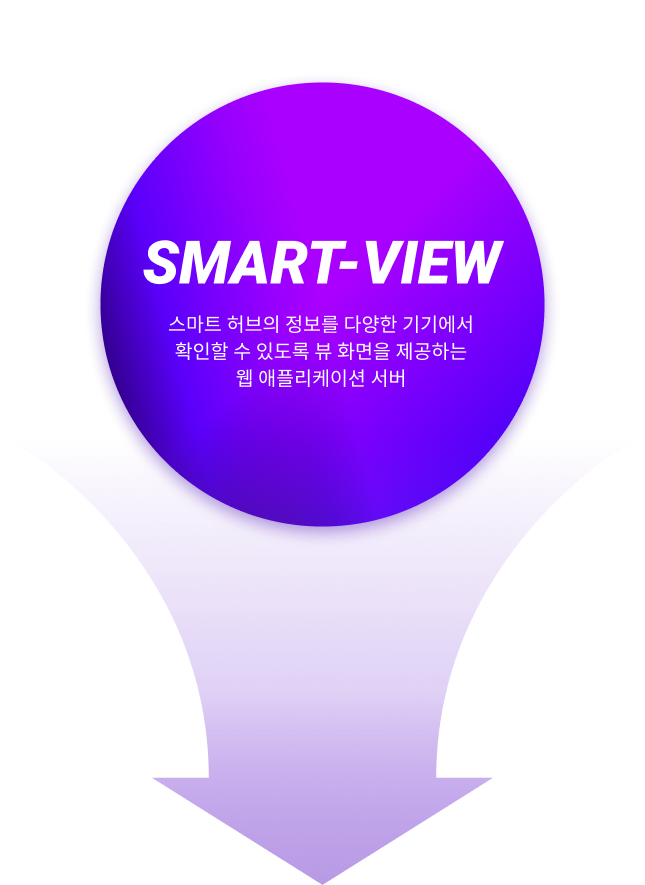

  • Smart-View
    • Smart-View Server
    • Dash Board
    • System Manager
    • Viewpage Manager

  • Stream Server
SMART-HUB 주요 기능
아이콘1

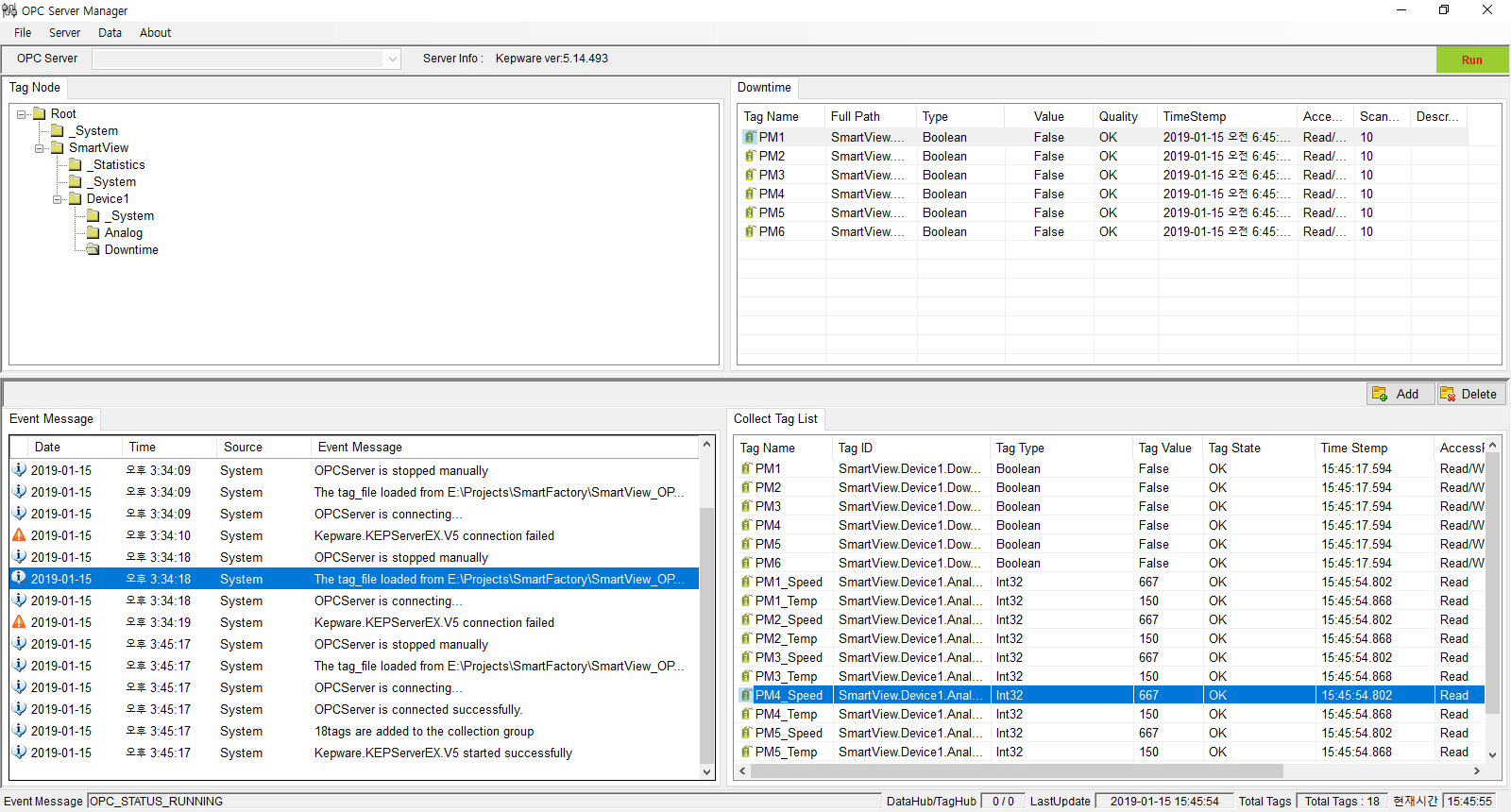

OPC Broker
산업 설비 및 장치 데이터를 OPC 서버를 통해 수집하여 스마트허브에 연결하는 역할을 합니다. OPC Broker는 표준화된 모든 OPC 서버를 지원하며 설비의 종류에 따라 OPC 서버는 달라질 수 있습니다.
DB Broker

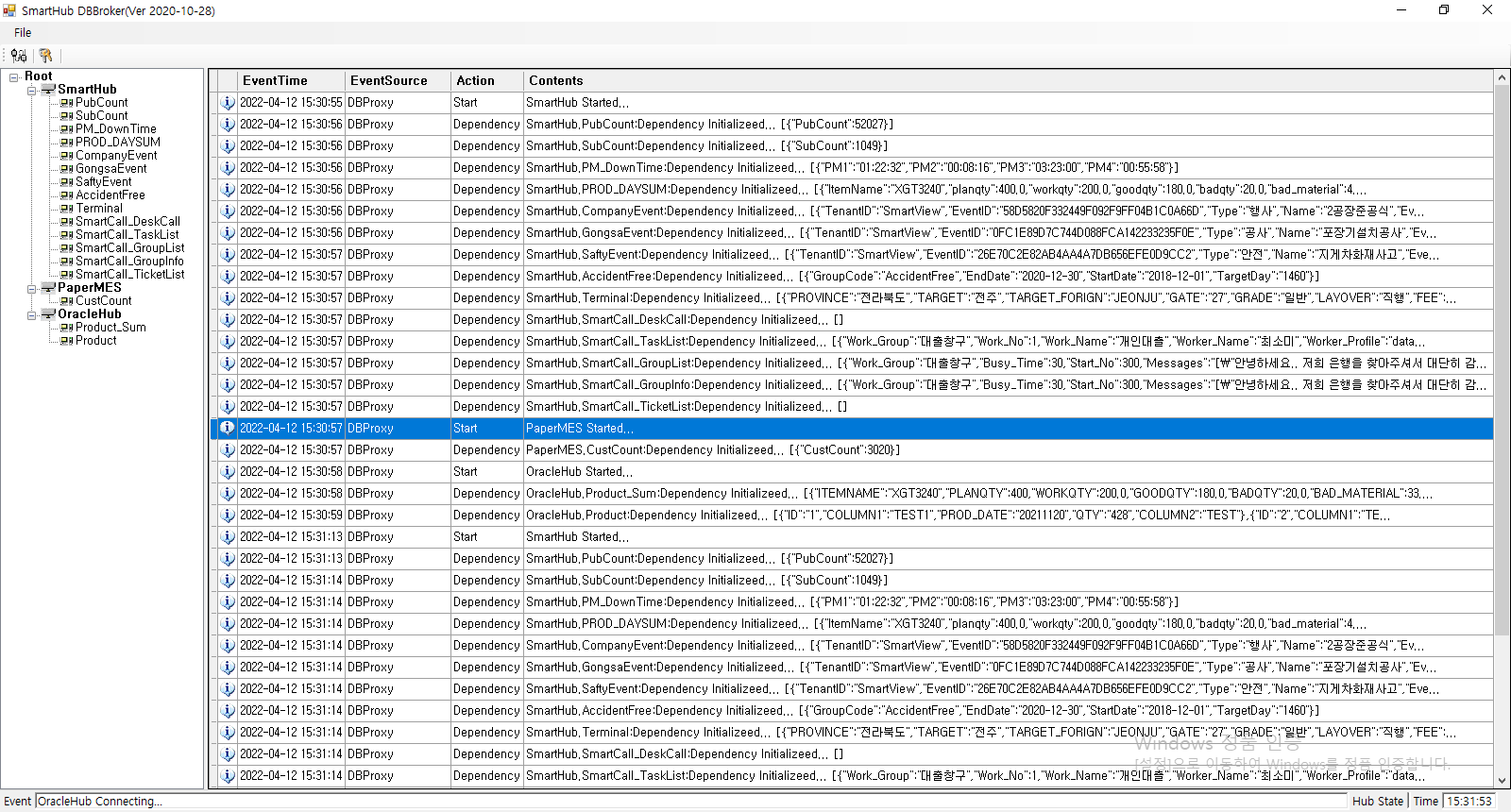

기간시스템의 데이터를 스마트허브에 연결하는 역할을 합니다. 시스템의 유형에 상관없이 일반적인 Oracle, MSSQL과 같은 데이터베이스에 연결할 수 있습니다.
API Broker

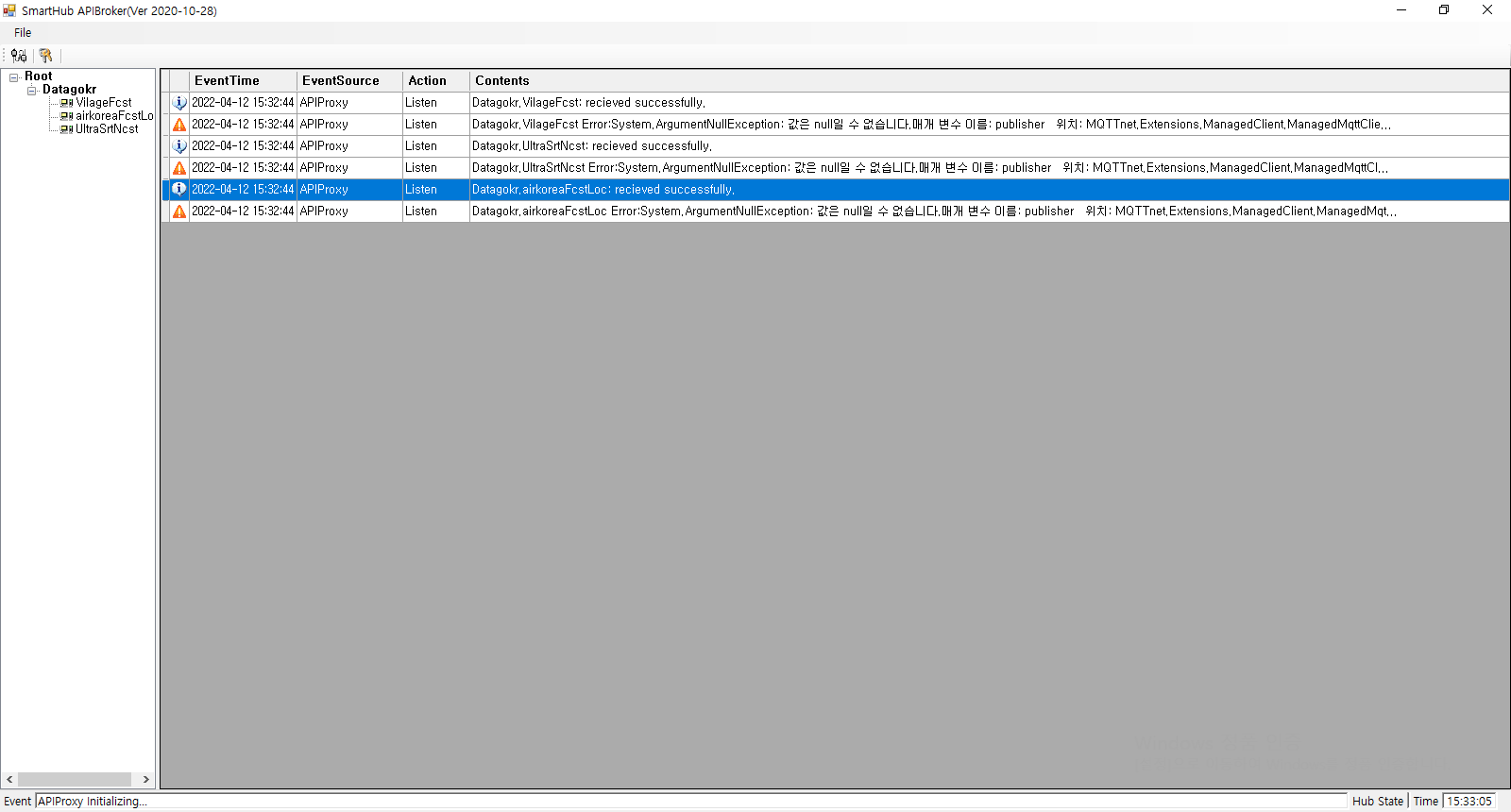

API_Broker는 인터넷상에 존재하는 API 데이터를 연결하는 역할을 합니다. 주로 공공 포털 또는 사설 포털에서 유통되는 데이터를 스마트허브에 전송합니다.
Smart-Node

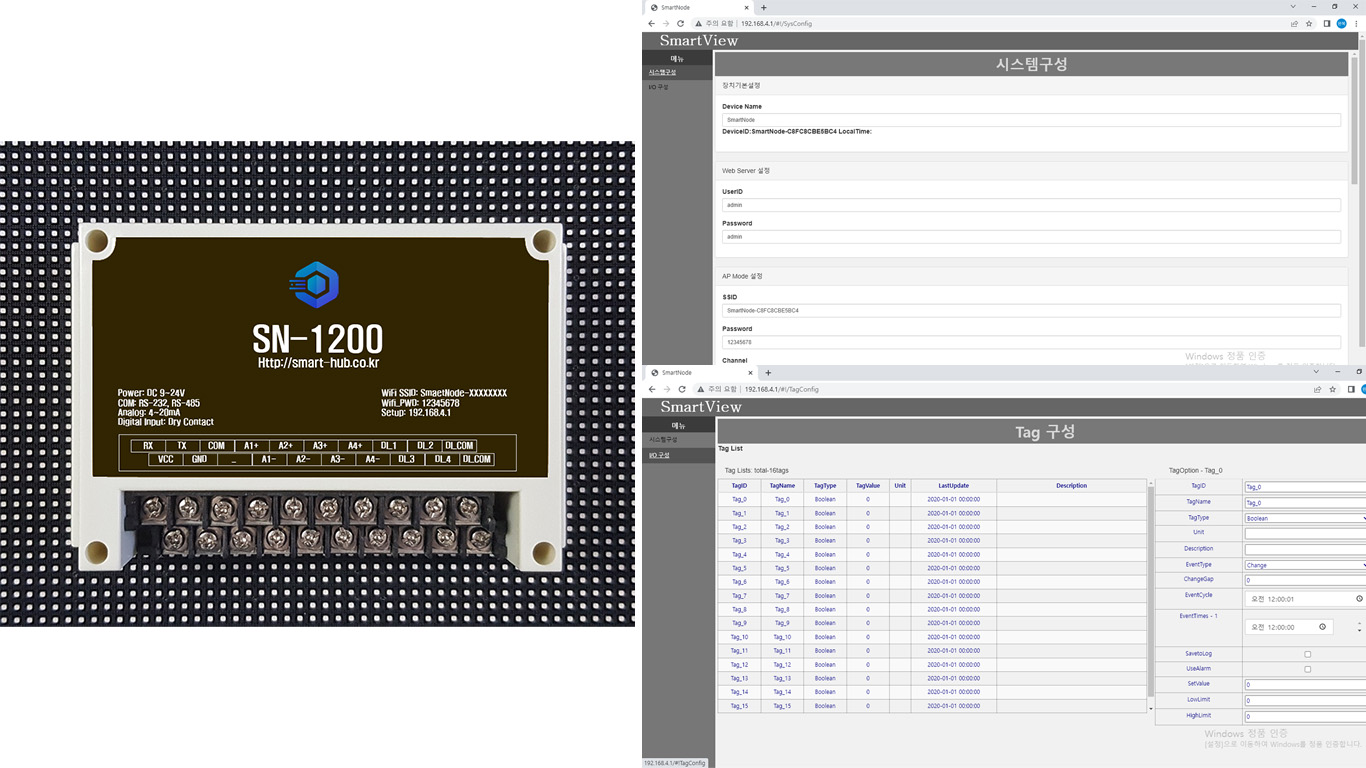

비표준 장치와 분산된 신호를 스마트 허브에 연결하는 임베디드 IoT 장치로, 양방향 통신과 기기 제어가 가능합니다. 브로커 없이 즉시 연결할 수 있습니다.
SMART-VIEW 주요 기능
아이콘1
아이콘4
콘텐츠 제작 툴
이미지, 동영상, 문서 등 다양한 전자게시판 콘텐츠를 지원하는 사용자 페이지 제작 도구를 제공합니다.
아이콘4
실시간 데이터
기간 시스템의 실시간 데이터를 기반으로 그래픽 화면을 제공합니다.
아이콘4
대화형 콘텐츠
다양한 페이지와 메뉴로 구성된 대화형 애플리케이션도 지원합니다.
아이콘4
모바일 동적 업무
전 세계 어디서나 실시간 모니터링과 유연한 업무 지원을 제공합니다.
스마트뷰시스템-관제센터-시스템구성
스마트뷰의 매력
아이콘1
간편하고 뛰어난
데이터 연결성
간단한 조작으로 기관 시스템의 데이터를 쉽게 연결하고 산업현장의 분산된 데이터 도 간단하게 취득할 수 있습니다.
아이콘2
스마트뷰만의
간단한 화면 제작
상황에 맞는 템플릿을 복사하고 수정하면 새로운 페이지를 쉽고 빠르게 만들 수 있습니다.
아이콘3
쉬운 설치 및
편리한 관리
유,무선이 지원되므로 전원만 연결하면 복잡한 설치공사 없이 간단하게 설치할 수 있습니다.

아이콘4
다양한 종류의
뷰페이지
간단한 홍보에서 복잡한 모니터링까지 별도의 제한 없이 무제한 확장이 가능합니다.
아이콘5
스마트뷰만의
다양한 화면구성
개별 설치부터 복합 구성 또는 멀티비전 등 다양한 방식으로 화면을 구성할 수 있습니다.
아이콘6
스마트폰
동적 업무지원
스마트폰, 태블릿으로 동적업무를 처리할 수 있습니다.
스마트뷰시스템-관제센터-시스템구성
어디에 적용하면
효과적일까요?
아이콘1
통합 모니터링이
필요한 곳
전국에 분산된 시설물, 설비, 장치의 상태 및 운전 정보를 통합 관리하고 모니터링을 하고 싶으신가요?
아이콘2
스마트뷰만의
분산 데이터 수집
전국, 권역, 공장에 분산된 시설물, 설비, 장치의 실시간 운전 정보를 실시간으로 관리하고 싶으신가요?
아이콘3
다수의 사이니지가
설치된 곳
간단한 홍보 게시부터 시간표, 안내 게시판까지 스마트뷰로 편리하게 관리할 수 있습니다.

아이콘4
실시간 동적 모니터링
및 관리가 필요한 곳
태블릿·스마트폰으로 시설 상태와 운전 정보를 실시간 모니터링·제어하며, 서비스·점검 관리도 지원합니다.
아이콘5
중앙 집중형
사이니지
전국에 분산된 지점, 매장을 본사에서 통합 관리할 수 있습니다.
아이콘6
지자체
전자게시판
각 지자체에서 운영하는 게시대를 디지털 게시판으로 전환할 수 있습니다.
